Comment configurer un mouvement de l’équipement planétaire avec Solidworks

L’engrenage planétaire est une alternative compacte aux réducteurs standard de pignon et de réduction et est utilisé dans une grande variété d’applications pour fournir un couple élevé. Nous allons passer en revue la configuration d’un ensemble de matériel planétaire dans Solide Cela nous permettra de démontrer le mouvement des trois types de lecteur de ce système.

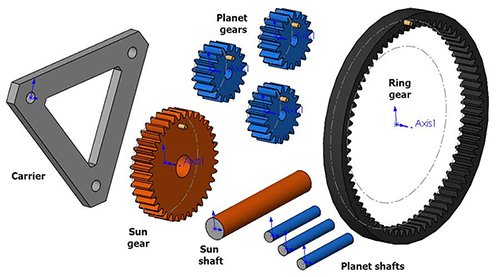

Pour configurer notre système de vitesse planétaire, nous insérons d’abord tous les composants nécessaires dans un nouveau document d’assemblage:

• 3 X Planet Gears (bleu)
• 1 x équipement solaire (orange)
• 1 x équipement d’anneau (noir)
• 1 x transporteur
• 3 arbres de transporteur
• 1 x arbre du soleil

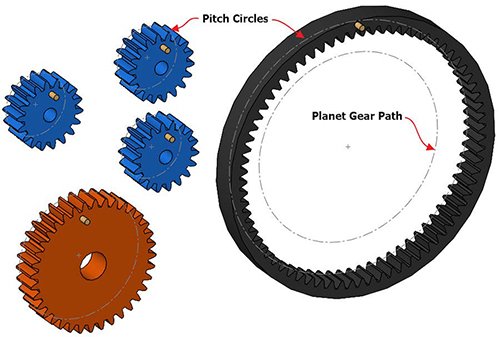

Dans chacun des fichiers de pièce d’équipement, des cercles de pitch ont été créés comme des croquis de cercle de construction. L’engin d’anneau a un cercle de construction supplémentaire dessiné pour guider le chemin des engrenages de la planète. Ce sera la clé pour corriger le mouvement et sera appelé le chemin de vitesse de la planète.

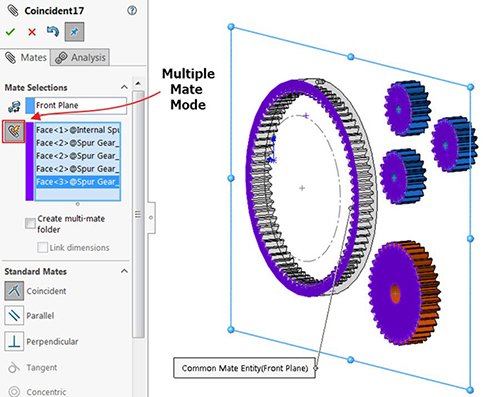

Pour commencer à assembler le système d’engrenages, nous accouplerons la face arrière de chaque équipement coïncidant dans le plan avant de l’assemblage (assurez-vous qu’aucune des pièces n’est fixée en place, si c’est le cas, cliquez sur la pièce et sélectionnez Float). Pour accélérer ce processus, utilisez le bouton MODE MOTE MATTE et sélectionnez le plan avant comme référence commune.

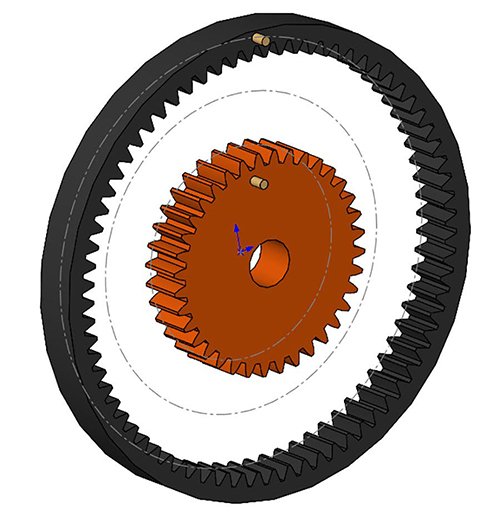

Ensuite, admirez le centre des cercles de tangage sur la bague et le matériel solaire à l’origine de l’assemblage, ils devraient tous deux tourner.

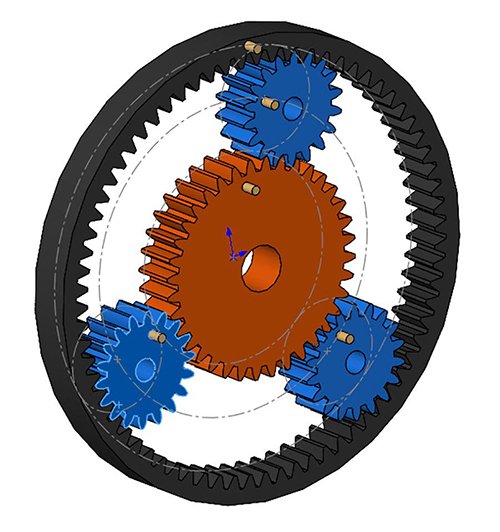

Ensuite, admirez le centre des cercles de tangage des engrenages de la planète coïncidant le croquis du chemin de vitesse de la planète.

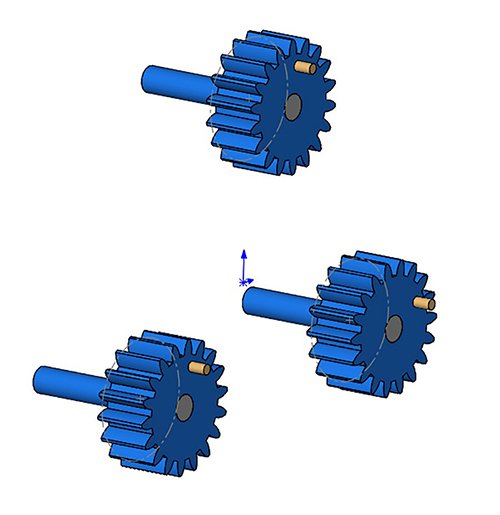

Maintenant, accouplez les arbres de transport dans les centres de chaque équipement de planète (concentrique) et rincez avec leurs faces avant (coïncidente).

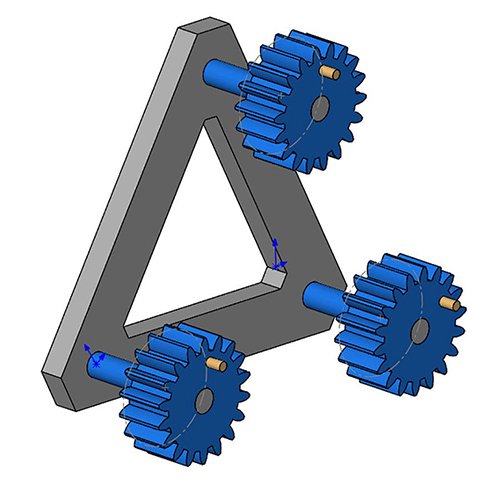

Mettez le transporteur en place en ajoutant des partenaires concentriques à chaque arbre de transporteur, et un compagnon coïncident pour le faire rincer avec le dos de l’un des arbres.

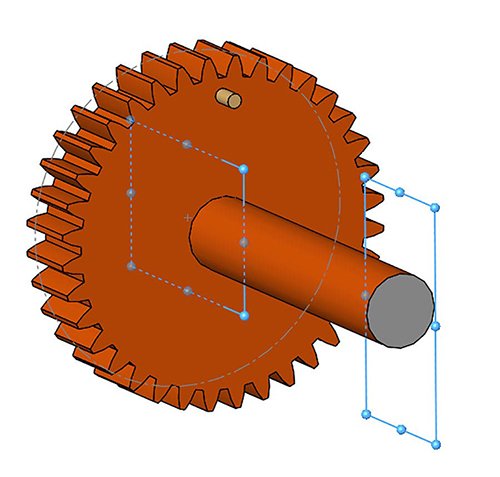

Enfin, admirez l’arbre du soleil en place avec un autre ensemble de compagnons concentriques et coïncidents (cette partie n’est pas réellement nécessaire pour montrer la motion que nous recherchons). Nous voulons que l’arbre solaire tourne avec le Sun Gear, nous allons donc également s’accoupler des plans de référence avec le compagnon coïncidente pour relier la rotation des deux parties.

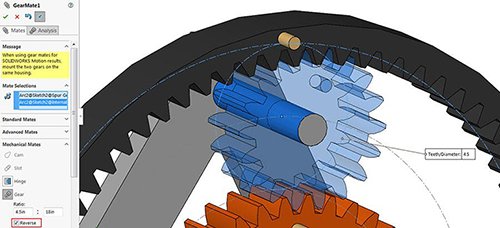

Maintenant, nous sommes prêts pour les compagnons d’équipement. Sélectionnez les cercles de pas dessinés sur chaque équipement pour définir les compagnons d’engrenage. Cela définira les rapports d’engrenages, bien que les faces cylindriques sur les engrenages puissent également être utilisées et que les rapports puissent être écrasés manuellement. Ajoutez des compagnons de vitesses entre les trois engrenages de la planète et la bague de bague et un compagnon d’engrenage entre un seul engrenage à planète et l’engrenage solaire (c’est tout ce qui est nécessaire pour le mouvement complet de l’engrenage). Lors de la fabrication des compagnons d’engrenage, assurez-vous de tester chacun et assurez-vous que les instructions de spin sont correctes. Utilisez la case à cocher inversée dans le gestionnaire de propriétés de Mates pour corriger si nécessaire. De plus, ne vous inquiétez pas de faire le maillage des dents de vitesse correctement (nous allons réparer ceci ensuite.)

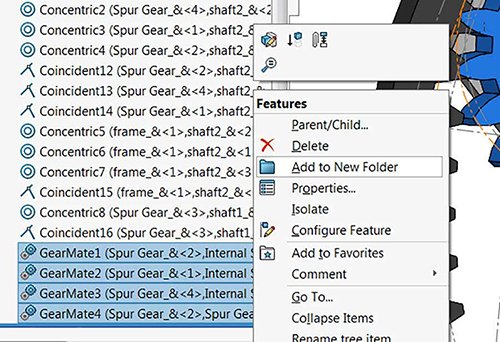

Pour regrouper les compagnons de vitesses dans un dossier: Shift-Sélectrez les compagnons de vitesses, cliquez avec le bouton droit et sélectionnez Ajouter au nouveau dossier. Faites-le glisser vers le haut du dossier des mates pour faciliter l’accès.

Ensuite, nous ferons un autre groupe de camarades pour aider à positionner correctement les dents de l’engrenage, cela peut être fait en créant des compagnons parallèles (ou angle) entre les plans de référence sur les engrenages et les plans de référence sur l’assemblage. Selon la façon dont les engrenages ont été créés, cela devrait faire en sorte que les dents soignent correctement, dans cet assemblage, les plans supérieurs sont alignés sur les dents et les plans avant alignés sur les lacunes, donc obtenir un alignement précis est facilement atteint avec des partenaires parallèles. L’utilisation de compagnons pour l’alignement est préférable pour les faire glisser en place car ils peuvent être utilisés à l’avenir si le réalignement est nécessaire. N’oubliez pas d’ajouter un compagnon supplémentaire pour aligner le transporteur. Regrouper également ces camarades dans un dossier. Une fois aligné, supprimez l’intégralité du dossier.

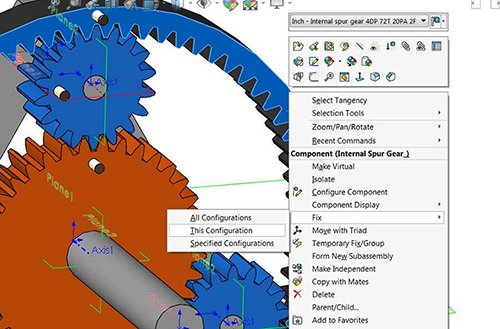

Il est maintenant temps de créer des configurations pour les trois modes de mouvement. Pour chaque configuration, un composant sera fixé en place, avant de corriger un composant, assurez-vous de désactiver les compagnons d’alignement pour vous assurer que ces composants sont en position correcte, puis supprimer les compagnons d’alignement une fois de plus. Ajoutez une configuration appelée «Ring Gear Fixed». Cliquez avec le bouton droit sur le matériel d’anneau et sélectionnez Fixé, cette configuration uniquement.

Pour tester le mouvement, faites pivoter les engrenages planétaires par le transporteur pour de meilleurs résultats.

Pour la deuxième configuration, copiez et collez la configuration par défaut et renommez-le «Sun Gear Fixed». Alignez les engrenages et fixez le Sun Gear dans cette configuration uniquement.

Répétez le processus, en nommant la troisième configuration «Carrier Fixed» et fixez le porteur uniquement dans cette configuration.

Si à tout moment après la commutation des configurations, les dents de l’engrenage ne se jettent pas correctement, supprimez d’abord les compagnons d’engrenage, puis désappressionnez les compagnons d’alignement. Une fois les engrenages réalignés, vous pouvez à nouveau supprimer les compagnons d’alignement et non suppressé les compagnons d’engrenages. N’oubliez pas que les dents de l’engrenage n’ont pas à se coincer correctement pour que le mouvement du système de vitesse planétaire soit observé, bien qu’il affecte les outils d’évaluation tels que la détection des interférences.
